[아두이노를 배워보자!] 아두이노 기초 01

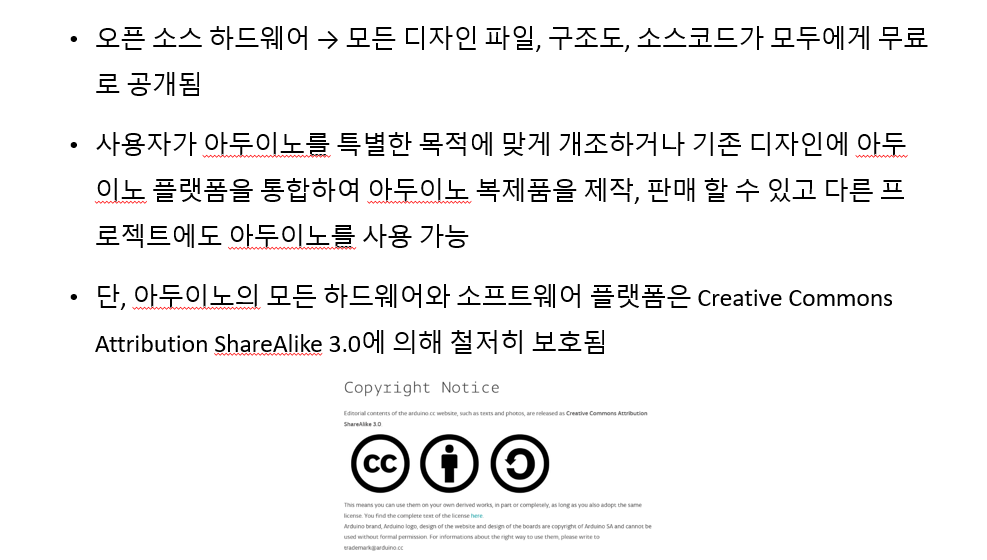

아두이노는 오픈 소스를 기반으로 한 컴퓨팅 플랫폼과 소프트웨어 개발환경을 통칭하는 용어입니다.

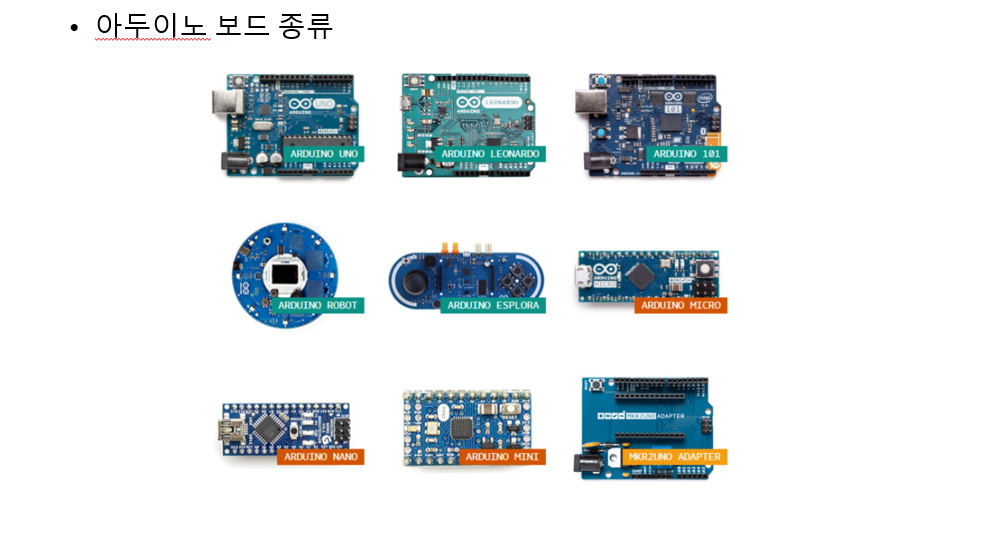

아두이노 보는 다양하게 존재합니다. 그중에서 학습용으로 가장많이 사용하는 것은 UNO보드 입니다. 그외에도 필요에 맞는 아두이노 보드를 선정하여 사용하면 됩니다.

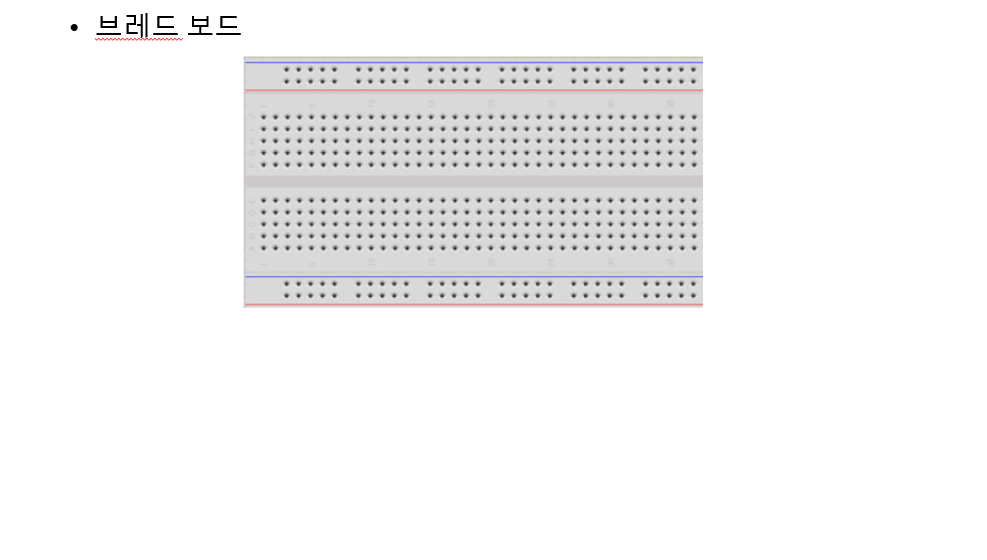

아두이노를 사용하기 위해서는 전자회로를 꾸며야 합니다. 이러한 전자회로를 쉽게 꾸밀 수 있도록 도와주는 것이 바로 브레드 보드 입니다.

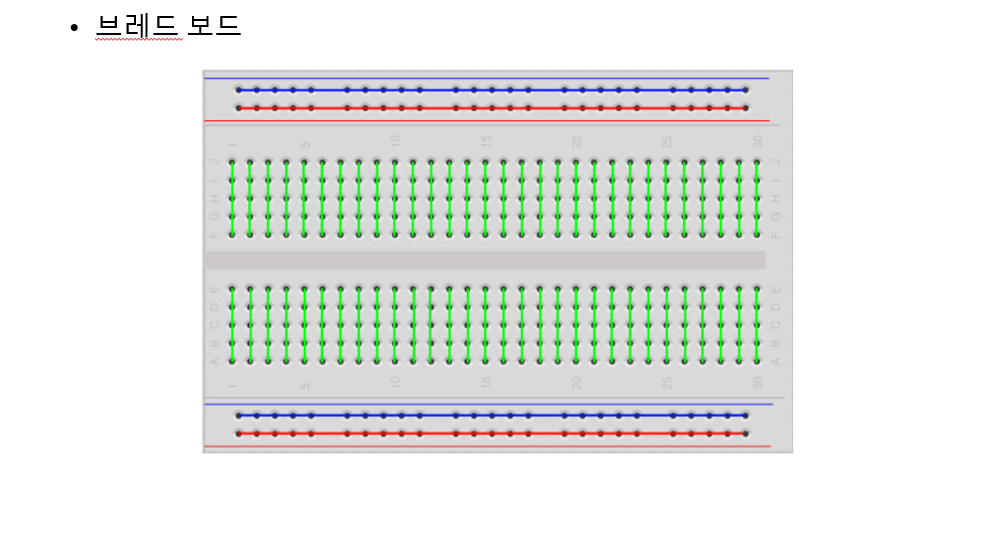

브레드 보드는 내부 적으로 연결이 되어있는데 아래 그림에서 볼 수 있듯이 파란색라인은 모두 연결이 되어있습니다. 빨간색 라인도 연결이 되어있습니다. 즉 위에 파란색과 빨간색은 가로구멍끼리 전기적으로 연결되어 있습니다.

그런데 녹색라인은 세로구멍 끼리 연결되어 있습니다. 이부분을 반드시 숙지 하고 있어야 하며, 이를 통해 여러가지 전자부품들을 쉽고 빠르게 연결할 수 있습니다.
